Machine de découpe de tôle-machine de découpe CNC à portique

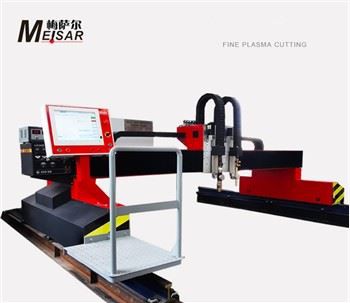

Machine de découpe de tôle--Le type à portique de machine de découpe au plasma et à la flamme CNC est largement utilisé dans la découpe de tôles comme ci-dessous :
Présentation de la machine de découpe de tôle--plasma CNC à portique et/ou de la machine de découpe à la flamme :
1. Découpe au plasma ou coupage à la flamme. Feuille fine et épaisse disponible à couper.
2. Le prix et la configuration varient.
3. Rail lourd, poutre large et épaisse, la stabilité de la machine est extrêmement élevée.
4. Diverses configurations à sélectionner : découpe plasma et/ou découpe CNC à la flamme, découpe en bande/ligne droite et machine de découpe CNC multi-torche, ajout de découpe de tuyaux métalliques, etc.
5. Haute vitesse et haute efficacité, supportent plusieurs torches coupantes en même temps en travaillant.....
Machine de découpe de tôle--machine de découpe CNC à portique Spécifications générales :
|
Machine de découpe plasma (et oxygaz) CNC à portique G |
|
|
Largeur du faisceau (axe X) |
3.0m-8.0m |
|
Longueur du rail (axe Y) |
6 m (peut être allongé) |
|
Largeur de coupe efficace |
3,0 m (3,2 m pour une seule torche) |
|
Longueur de coupe efficace |
4.0m |
|
Mode de coupe |
Flamme et/ou Plasma |
|
Matériau de coupe |
Acier allié au carbone inoxydable, aluminium, zinc, etc. |
|
Épaisseur de coupe à la flamme |
5-300mm |
|
Épaisseur de découpe plasma |
En fonction du générateur de plasma |
|
Vitesse de coupe |
0-6500 mm par minute |
|
Article facultatif |
Tête de découpe plasma/flamme supplémentaire, fonction de découpe de bandes, unité de découpe de tuyaux, etc. |
|
LGK-120IGBT, LGK-200IGBT, LGK-200HD, 300IGBT, 300HD, Hypertherm MAXPRO200... |
|
Conseils : Qu'est-ce que la découpe plasma et comment ça marche ?
En termes simples, les découpeurs plasma poussent un arc pilote électrique à travers une ouverture étroite remplie de gaz. Le gaz plasma peut être n’importe quel choix d’oxygène, d’argon, d’air d’atelier, d’azote, etc.
Ce processus chauffe le gaz à une température suffisante pour qu'il passe au plasma, le quatrième état de la matière.
En tant que conducteur électrique, le plasma peut alors former un circuit avec le métal (ou autre matériau) qui est coupé, ce qui permet à l'arc plasma de traverser le matériau.
L'ouverture restreinte est connue sous le nom de buse. Cette ouverture étroite force le gaz à passer à une vitesse très élevée, et le gaz à très haute température traversant la buse sur le métal lui permet de trancher le métal de la même manière qu'un couteau traverse le beurre.
L'arc pilote, produit dans la plupart des découpeurs plasma de haute qualité, agit entre l'électrode et la buse pour ioniser le gaz avant le début du transfert d'arc.
Dans les modèles inférieurs de découpeur plasma, vous constaterez peut-être que la création du plasma commence lorsque la pointe de la torche est utilisée pour forcer une étincelle en étant touchée par la surface métallique ou qu'elle peut utiliser un circuit de démarrage (une conception à haute fréquence qui est très comme une bougie d'allumage dans un moteur de voiture). Il convient de noter que vous ne pouvez utiliser qu'un découpeur plasma tirant parti d'un arc pilote pour faire fonctionner des machines de découpe CNC.
Méthodes de découpe CNC de tôle, notamment :
1. Cisaillement : Cela consiste à utiliser une machine dotée de lames tranchantes pour couper le métal le long d’une ligne droite. Il s'agit d'une méthode largement utilisée pour couper la tôle et est disponible en différentes tailles en fonction de l'épaisseur du métal à couper.
2. Découpe laser : Cela consiste à utiliser un laser pour découper la tôle. C'est une méthode très précise qui coupe le métal sans aucun contact physique. Cela nécessite une machine de découpe laser qui peut être coûteuse, mais les résultats sont très précis.
3. Découpe au jet d'eau : Elle consiste à utiliser un jet d'eau à haute pression mélangé à un matériau abrasif pour découper la tôle. Il s’agit d’une méthode polyvalente qui peut couper une gamme de matériaux et d’épaisseurs.
4. Découpage au plasma : Il s'agit d'utiliser une machine qui génère une torche à plasma pour couper le métal. C’est une méthode rapide et efficace qui permet de couper des feuilles de métal épaisses.
5. Routage CNC : Cela implique l’utilisation d’une machine de découpe contrôlée par ordinateur pour couper le métal. Il s'agit d'une méthode qui nécessite un fichier de conception assistée par ordinateur (CAO) que la machine suit pour créer la forme souhaitée.
6. Oxycoupage : coupage oxygène + gaz combustible.
Chacune de ces méthodes a ses avantages et ses inconvénients, et le choix de la méthode de découpe dépend de facteurs tels que le type de métal, l'épaisseur, la complexité de la découpe et le budget.
