Machines de découpe de profilés et de poutres CNC

Machines CNC de découpe de profilés et de poutres

Chape thermique, onglet et profilage automatisés pour la fabrication de structures lourdes en acier
Les fabricants de structures d'acier exigent un débit élevé et une géométrie précise pour les poutres en H, les canaux, les angles et les sections structurelles creuses (HSS). Nos machines de découpe de profilés et de poutres CNC utilisent des systèmes de mouvement robotisés ou à portique multi-basés sur un portique-intégrés à des têtes de découpe laser haute-plasma, oxy-carburant ou fibre.
En automatisant la disposition manuelle et la finition secondaire, nos machines réduisent le temps de traitement des profilés structurels jusqu'à 40 % par rapport aux flux de travail traditionnels de sciage et de marquage manuel.

Processus primaires :Coupe droite, coupe de chape, coupe d'onglet, trous de rat, perçage/marquage de trous de boulons et soudure 3D-biseautage de préparation (biseaux V, Y, K).

Compatibilité des matériaux :Acier au carbone (ASTM A992, S355), acier inoxydable et acier de construction faiblement allié-.

Contrôle de mouvement :Servomoteurs AC sans balais, réducteurs planétaires de précision et entraînements à crémaillère-et-pignon hélicoïdaux.

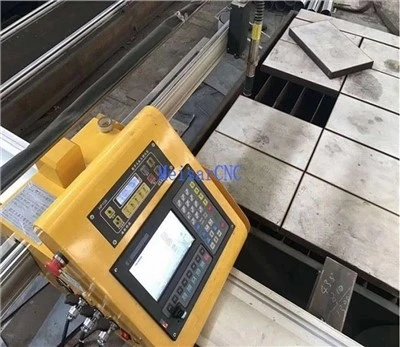

Machine de découpe plasma de profil CNC

La machine de découpe plasma de profils CNC est conçue pour les fabricants de structures en acier et les fabricants d'équipements lourds nécessitant un contournage de haute -précision, des rapports

Ajouter à la demande

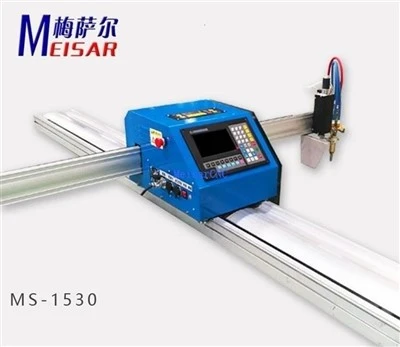

Machine de découpe de profilés en acier CNC

Conçu pour les fabricants de structures en acier, les chantiers navals et les fabricants d'équipements lourds nécessitant un profilage, une margelle et un biseautage à haute tolérance.

Ajouter à la demande

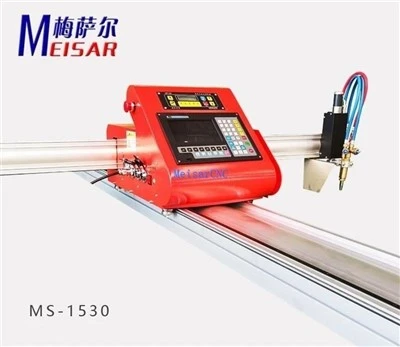

Machine de découpe d'acier de canal CNC

Le système élimine la mise en page manuelle, le traçage de modèles et le meulage secondaire en combinant l'importation directe de fichiers CAO/FAO avec le positionnement automatique des matériaux. Le

Ajouter à la demande

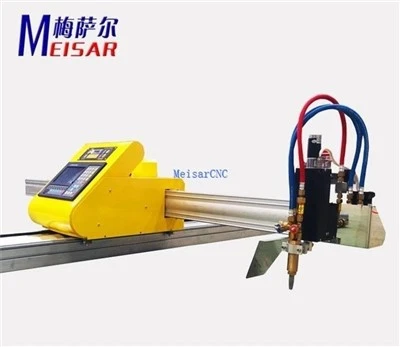

Machine de découpe d'acier d'angle CNC

Le lit en acier de construction lourd subit un recuit thermique à 600 degrés suivi d'un vieillissement par vibration à haute fréquence-pour éliminer les contraintes de soudage internes, garantissant

Ajouter à la demande

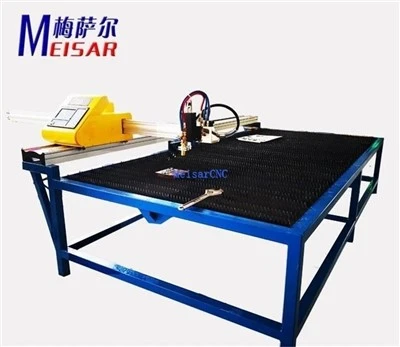

Machine de découpe de poutre CNC I

En intégrant un système d'alimentation à convoyeur à rouleaux robuste-avec une tête de coupe multi-axes, cette machine traite les profils structurels dans un seul flux de travail continu. Il gère

Ajouter à la demande

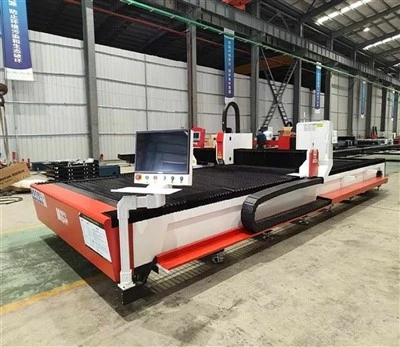

Machine de découpe de poutres en H CNC

La machine de découpe thermique CNC pour poutres en H-automatise le traitement des profilés en acier de construction (poutres en H-poutres en I-poutres en canal, angles). Il remplace la disposition

Ajouter à la demande

Catégorie de produit

derniers produits

Contactez-nous

Spécifications standardisées et sélection de modèles

Série de modèles	Taille maximale du profil (largeur x hauteur)	Technologie de coupe	Précision de positionnement	Application industrielle typique
PC-800	Jusqu'à 800 x 400 mm	Plasma HD/Oxy-carburant	+/- 0.2 mm	Charpente commerciale en acier, patins d'équipement
PC-1250	Jusqu'à 1250 x 500 mm	Plasma haute-définition	+/- 0.15 mm	Ponts, installations industrielles,-immeubles de grande hauteur
PC-1500	Jusqu'à 1 500 x 600 mm	Hybride Laser Fibre / Plasma	+/- 0.1 mm	Construction navale, plateformes offshore, infrastructures

Normes d'ingénierie et qualité de construction

Soulagement du stress thermique :

Tous les bâtis et portiques de machines sont fabriqués à partir d'acier à paroi épaisse-. Les assemblages sont recuits à 650 degrés C pour éliminer les contraintes de soudage internes, suivis d'un usinage de précision sur des aléseuses au sol à 5 axes pour garantir l'équerrage structurel.

Coupe en biseau articulée :

Doté d'une rotation infinie (nx 360 degrés) et d'une inclinaison continue (+/- 45 degrés ou plus), permettant une préparation précise de biseaux de -soudure en un seul passage-aux intersections de l'âme et des brides.

Cartographie de surface-en temps réel :

Notre contrôle adaptatif de la hauteur de la torche (THC) combine la détection de tension d'arc-et la cartographie capacitive pour suivre la surface des poutres-fournies par l'usine en temps réel-, évitant ainsi les collisions de buses sur des profils structurels cambrés ou courbés.

Sécurité et conformité réglementaire :

Les systèmes sont fabriqués conformément aux directives de sécurité des machines CE (2006/42/CE). Les armoires électriques sont conformes aux normes CEI/EN 60204-1, avec une conformité optionnelle aux normes UL/NFPA 79 disponible sur demande pour les marchés nord-américains.

Intégration du flux de travail CAO/FAO

Importation DSTV directe :Le système CNC lit de manière native les fichiers .dstv (.nc / .nc1) exportés à partir de logiciels de détail standards-de l'industrie, notamment Tekla Structures, SDS/2 et Autodesk Advance Steel.

Nidification à bord :Le contrôleur de qualité industrielle-(Siemens Sinumerik / Hypertherm EDGE Connect) calcule les trajectoires d'outils, gère la compensation de saignée au plasma et optimise les séquences de coupe pour minimiser la distorsion thermique.

Tests en usine et assurance qualité

Chaque unité passe un protocole rigoureux de tests d'acceptation en usine (FAT) avant expédition :

Calibrage de l'interféromètre laser :

Vérification de la précision linéaire et de la répétabilité bidirectionnelle.

Test de rodage de 72 - heures :

Simulation de charge fonctionnelle continue et cycle d'exécution à sec-.

CND de soudure :

Inspection par ultrasons (UT) ou par particules magnétiques (MT) des soudures structurelles porteuses primaires.

Documentation:

La livraison comprend des schémas électriques complets (EPlan), des manuels opérationnels et des certificats d'étalonnage d'axe spécifiques à la machine.

Foire aux questions

Q : Comment gérez-vous le cambrage, l'arc et la torsion fournis par l'usine ?

R : Le système utilise une tension THC de -arc en temps réel- combinée à une cartographie laser. Le contrôleur ajuste dynamiquement les vecteurs de hauteur de l'axe Z- pour suivre le contour réel du profil, conservant ainsi des faces de racine en biseau précises malgré les déformations standard de l'usine.

Q : Un post-processeur externe est-il requis pour mon logiciel de dessin ?

R : Non. Notre contrôleur CNC est conçu pour traiter de manière native les fichiers DSTV standard, qui constituent la norme de sortie mondiale pour Tekla, SDS/2 et Advance Steel.

Q : Quelles sont les exigences d'installation ?

R : Nous fournissons des dessins détaillés des fondations et des services publics (électricité, air comprimé, exigences en matière de ventilation) 4 semaines avant l'expédition. L'installation standard et la formation sur site{{2} prennent 5 à 7 jours ouvrables sous la supervision de nos ingénieurs de terrain.

Q : Comment supportez-vous les machines à distance ?

R : Les diagnostics à distance basés sur Secure Ethernet-sont standard. Nos ingénieurs d'application peuvent accéder au contrôleur pour dépanner les paramètres ou les problèmes logiciels, résolvant généralement les problèmes dans les 2 heures suivant la notification.

Demander une proposition d'ingénierie

Pour générer un devis formel adapté à votre capacité de production, fournissez les détails suivants :

Enveloppe de la pièce :Dimensions et poids maximum au mètre de votre stock standard.

Qualités des matériaux :(par exemple, ASTM A992, S355).

Exigences du processus :Méthode de découpe préférée (Plasma HD, Oxy-carburant ou Laser à fibre).

Spécifications de l'installation :Exigences de tension/phase/fréquence.

[Demander un devis formel/Soumettre une demande de prix]
