Tuyau métallique commun dans l'industrie
Les tuyaux métalliques sont des composants fondamentaux dans de nombreuses industries, allant de la construction et de la fabrication à la plomberie et aux applications automobiles. Leur durabilité et leur polyvalence les rendent indispensables pour le transport de fluides, le support de structures et la création de charpentes. Comprendre les différents types de tuyaux métalliques peut vous aider à sélectionner le bon matériau pour votre projet, garantissant résistance, efficacité et attrait esthétique.
1. Tuyaux métalliques ronds
Les tuyaux ronds sont le type de tuyau métallique le plus courant, largement utilisé en raison de leur excellente résistance et de leur capacité à résister à des pressions élevées. Leur section transversale circulaire-permet une répartition uniforme des contraintes, ce qui les rend idéaux pour le transport de fluides tels que les oléoducs, les oléoducs et les gazoducs. De plus, les tuyaux ronds sont fréquemment utilisés dans des applications structurelles, notamment les mains courantes, les échafaudages et la conception de meubles.
La surface lisse des tuyaux métalliques ronds contribue également à un débit efficace dans les systèmes de plomberie et de chauffage. Disponibles dans des matériaux comme l'acier, l'acier inoxydable, le cuivre et l'aluminium, les tuyaux ronds offrent une flexibilité pour répondre à diverses exigences environnementales et techniques.
2. Tuyaux métalliques carrés
Les tuyaux carrés, souvent appelés tubes carrés, apportent une apparence moderne et robuste aux projets qui exigent à la fois intégrité structurelle et style. Leur forme symétrique se prête bien à la construction, aux charpentes et à l’architecture décorative. En raison de leurs surfaces planes et de leurs coins-à angle droit, les tuyaux carrés offrent une excellente capacité portante-et une facilité d'assemblage avec d'autres composants.
Ces tuyaux sont souvent utilisés dans la construction de charpentes, de machines, de clôtures et même de structures artistiques. Fabriqués à partir de métaux tels que l'acier, l'acier inoxydable et l'aluminium, les tuyaux carrés allient résistance et attrait visuel, ce qui en fait un choix populaire dans les domaines industriels et créatifs.
3. Tuyaux métalliques rectangulaires
Les tuyaux rectangulaires partagent de nombreux avantages avec les tuyaux carrés, mais offrent une polyvalence supplémentaire en raison de leurs rapports largeur-/-hauteur variés. Cela les rend parfaits pour les applications nécessitant différentes caractéristiques de résistance dans différentes directions, telles que les poutres ou les supports. Leurs côtés plats offrent également des surfaces pratiques pour le montage ou la fixation d'autres matériaux.
4. Tuyaux métalliques spécialisés
Au-delà des formes de base, les tuyaux métalliques se présentent sous des formes spécialisées comme les tuyaux elliptiques ou ovales, ainsi que des profils personnalisés adaptés aux besoins industriels spécifiques. Ces variantes démontrent l'incroyable adaptabilité des tuyaux métalliques pour répondre aux défis de conception et aux exigences opérationnelles uniques.
Les tuyaux métalliques, qu'ils soient ronds, carrés, rectangulaires ou de forme personnalisée-, font partie intégrante de la construction d'un environnement robuste, efficace et esthétique. Leurs formes diverses et leurs compositions métalliques permettent aux ingénieurs, architectes et créateurs de réaliser des projets innovants avec confiance et précision. L'adoption des atouts des différents types de tuyaux garantit que chaque conception est soutenue par des matériaux choisis pour des performances et une longévité optimales.
Méthodes de découpe CNC de métaux ronds : la précision rencontre l'innovation
Dans le monde dynamique de la fabrication, la technologie CNC (Computer Numerical Control) a révolutionné la façon dont les pièces métalliques sont fabriquées, offrant une précision et une efficacité inégalées. Lorsqu'il s'agit de couper des composants métalliques ronds, l'usinage CNC s'impose comme le premier choix pour les industries allant de l'aérospatiale à l'automobile et au-delà. Explorons quelques-unes des méthodes de découpe CNC passionnantes et efficaces utilisées pour les pièces métalliques rondes.
1. Tournage / Fraisage / Fraisage
Le tournage ou le fraisage ou le perçage par outils sont l'une des opérations les plus courantes sur les pièces métalliques rondes. Cette méthode consiste à faire tourner la pièce métallique pendant qu’un outil de coupe CNC ou manuel la façonne. Le processus est très polyvalent et idéal pour créer des formes cylindriques, des cônes, des rainures et des filetages. Ceux-ci nécessitent normalement de nombreux travaux manuels. Cette flexibilité permet la création de conceptions complexes et améliore la fonctionnalité des composants métalliques.
2. Découpe laser CNC
La découpe laser exploite la puissance des faisceaux lumineux focalisés pour couper ou graver avec précision le métal. Pour les pièces rondes, les découpeuses laser CNC offrent des coupes nettes et complexes avec une distorsion thermique minimale. Cette méthode sans-contact est particulièrement bénéfique pour les composants ronds délicats ou-à parois minces, garantissant une qualité et une rapidité de production élevées. En raison de la précision et du coût, la découpe laser CNC pour les tuyaux ronds est normalement d'un diamètre de 10 à 300 mm.
3. Découpe à la flamme et au plasma CNC
Le découpage CNC au plasma et à la flamme est une technique puissante qui utilise du gaz ionisé ou une flamme pour couper efficacement les métaux conducteurs. Les découpeuses plasma et à flamme CNC sont bien adaptées-pour couper rapidement des pièces métalliques rondes de plus grand diamètre tout en conservant un bon niveau de précision. Cette méthode prend en charge les paramètres de production de masse où la vitesse et la cohérence sont essentielles.
L'intégration de la technologie CNC avec diverses méthodes de découpe des métaux garantit que les fabricants peuvent produire des composants métalliques ronds avec une précision, une vitesse et une qualité remarquables. Qu'il s'agisse de l'opération de tournage classique, de la découpe laser innovante ou du traitement polyvalent au jet d'eau, chaque méthode joue un rôle essentiel pour repousser les limites de la fabrication métallique.
Machine de découpe de tuyaux- Machine de découpe plasma CNC pour tuyaux ronds MS-TP
Machine de découpe de tuyaux, découpe au plasma cnc de tuyaux, démo de type portable
La machine de découpe de tuyaux MS-TP de Hubei Meisar CNC est l'une de nos machines de découpe CNC de profilés de tuyaux. Cela dépend de la découpe plasma cnc ou de la découpe cnc à la flamme. La machine de découpe de tuyaux portable de type MS-TP est conçue avec une structure en porte-à-faux avancée et fiable.
Le système CNC a plusieurs interfaces, par exemple en anglais, en russe, en espagnol, etc. ; et peut saisir ou échanger des données, par exemple le diamètre, au sein du système pour obtenir les produits qui doivent être coupés ; le fonctionnement est simple et facile à comprendre ; et adapté aux opérations de traitement continu-à long terme avec stabilité et fiabilité.
- Machine de découpe de tuyaux MS-TP Advanced Structure
1.>Méthode de découpe plasma cnc, ou méthode de découpe de gaz combustible à l'oxygène, adaptée à une épaisseur de paroi de 0,3 à 25 mm.
2.>La structure globale garantit la précision et le bon état pendant une longue durée de vie.
3.>Convient à la plupart des diamètres de tubes métalliques : 30-600 mm ; peut également ajouter une fonction de découpe de plaques.
4.>3 axes, adaptés à aucune exigence de biseau, économisez des coûts.
5.>Spécialement conçu et adapté à la découpe de profils intersectionnels de tuyaux métalliques, comme la fabrication de fermes, etc.
- Machine de découpe de tuyaux MS-TP Spécifications
|
Modèle |
Machine à couper les tuyaux portable type MS-TP |
|
Pouvoir |
C.A. 220 ± 10 % VCA 50/60 Hz |
|
Mode de coupe |
Découpage plasma et/ou flamme |
|
Plage de coupe efficace (mm) |
30 à 600 mm de diamètre pour les tubes |
|
Longueur des tubes |
1000-15000mm |
|
L'ovalité des tubes |
Moins de 2% |
|
Vitesse de coupe (mm/min) |
0-6500 mm/min |
|
Épaisseur de coupe (flamme) |
6-25 mm (oxygène et gaz combustible) |
|
Épaisseur de coupe (Plasma) |
0,3-25 mm |
|
Fonction de découpe de feuilles |
Ajout disponible |
|
Système de coupe |
Système de contrôle à 3 axes |
|
Source de plasma |
LGK-100IGBT, LGK-120IGBT ou USA Hypertherm Powermax 105, Powermax 85, Powermax 125 |
|
Matériaux de traitement |
Tuyaux métalliques en fer, en acier, galvanisés, etc. |

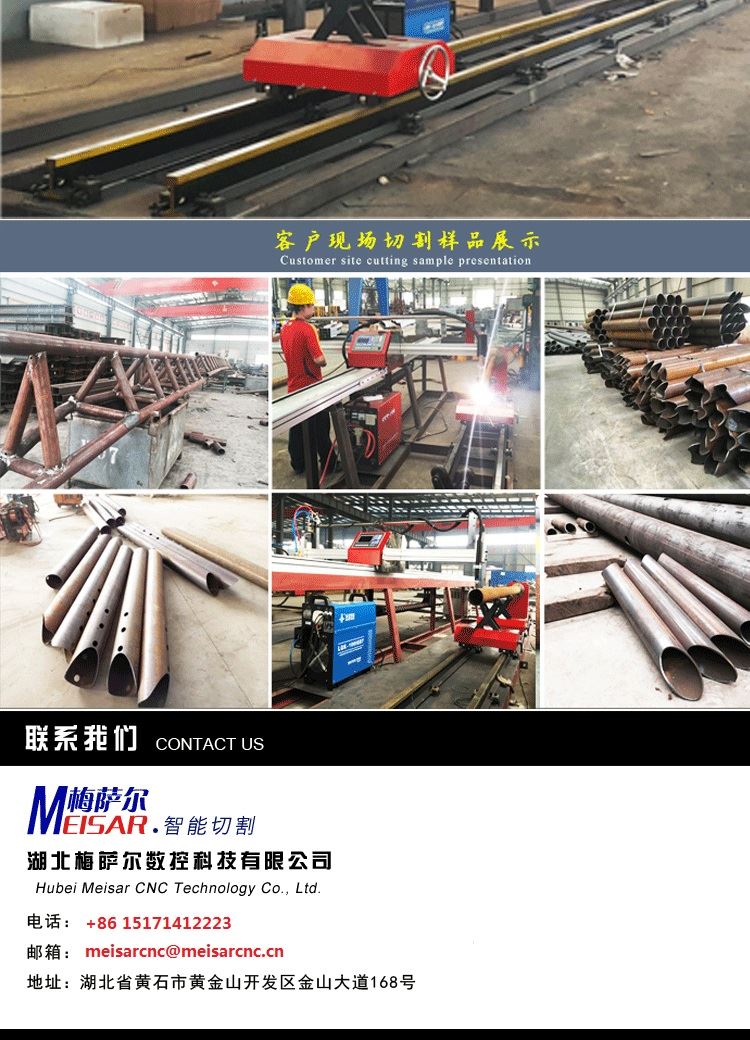

- Échantillons de découpe factuels par machine de découpe de tuyaux MS-TP
