Caractéristique de l'unité de découpe de tuyaux au plasma
Cette unité de découpe de tubes au plasma est une solution CNC-de pointe conçue pour offrir précision, efficacité et fiabilité dans les opérations de découpe de tubes circulaires. Conçue avec une technologie avancée de découpe plasma CNC, cette unité permet des coupes nettes et lisses avec une précision exceptionnelle, aidant ainsi les industries à optimiser leurs processus de production. Principales caractéristiques :
1. Découpe de haute précision
L'unité offre une précision de coupe CNC supérieure, garantissant que chaque section de tuyau répond aux spécifications exactes. Cette précision minimise le gaspillage de matériaux et améliore la qualité globale du projet.
2. Fonctionnement efficace
Avec des vitesses de coupe rapides, l'unité de découpe CNC de tuyaux plasma réduit considérablement le temps de traitement, augmentant ainsi la productivité et permettant un traitement plus rapide des projets.
3. Polyvalence
Capable de couper une large gamme de matériaux et d'épaisseurs de tubes circulaires, cette unité répond à divers besoins industriels, de l'acier inoxydable à l'acier au carbone et plus encore.
4. Interface conviviale-
La CNC a été conçue pour être facile à utiliser, l'unité est dotée d'un système de contrôle intuitif qui simplifie le fonctionnement, le rendant accessible aux opérateurs de tous niveaux de compétence, l'ensemble du fonctionnement est similaire à celui de la découpe de plaques métalliques.
5. Durable et nécessitant peu d’entretien
Construite avec des composants robustes, l'unité de découpe CNC de tuyaux plasma garantit-des performances durables avec un minimum de maintenance, contribuant ainsi à réduire les coûts opérationnels.
6. Caractéristiques de sécurité
Équipée de-mécanismes de sécurité intégrés, l'unité favorise un environnement de travail sécurisé, permettant aux opérateurs de se concentrer en toute confiance sur leurs tâches.
En résumé, l'unité de découpe CNC de tuyaux plasma est un atout inestimable pour les industries cherchant à améliorer leurs capacités de fabrication de tuyaux. Sa combinaison de précision, de vitesse, de polyvalence et de-conception conviviale en fait le choix idéal pour obtenir efficacement des résultats de haute-qualité.
Limitation de l’unité de découpe de tuyaux au plasma :

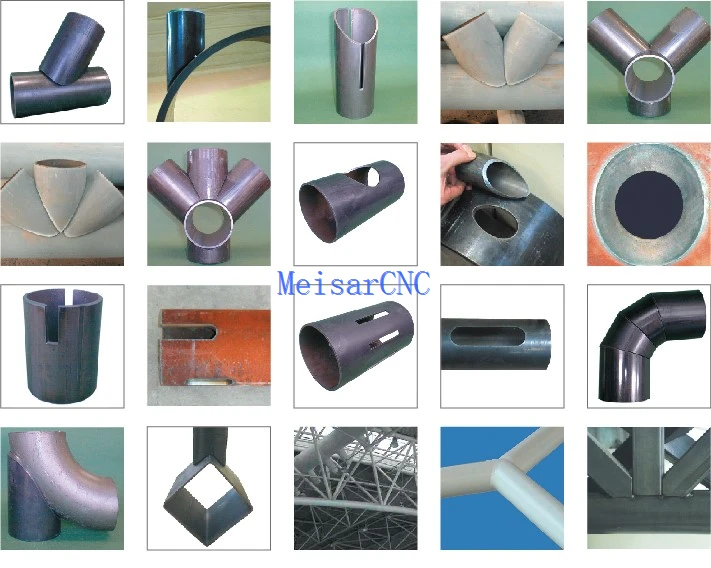

1. Uniquement pour la coupe de tubes circulaires.L'unité de découpe de tuyaux au plasma est spécialement conçue pour exceller dans la découpe de tuyaux circulaires avec une précision et une efficacité exceptionnelles.
2. Diamètre du tuyau de coupe 30-300 mm ou 60-600 mm.Il prend en charge des diamètres de tuyaux allant de 30 mm à 300 mm ou de 60 mm à 600 mm, ce qui en fait une solution idéale pour une variété d'applications industrielles. En se concentrant sur ces spécifications, l'unité de découpe de tuyaux au plasma se distingue comme un outil fiable et avancé conçu pour répondre aux exigences des professionnels travaillant avec des tuyaux circulaires.

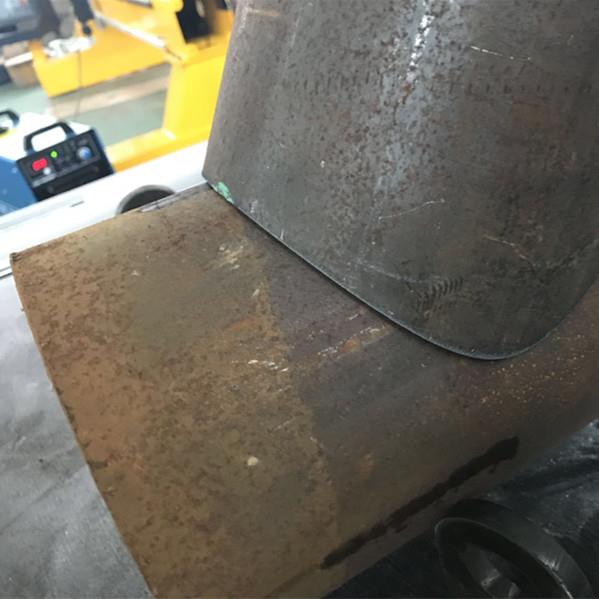

3. Le trait de coupe est sans biseau.Cette spécialisation ciblée garantit des performances optimales et une qualité exceptionnelle dans la découpe de tubes circulaires, aidant les utilisateurs à réaliser des coupes précises et nettes à chaque fois. Mais à cause deUnité de découpe de tuyaux au plasmaest une machine à 2 axes, elle coupe le biseau.

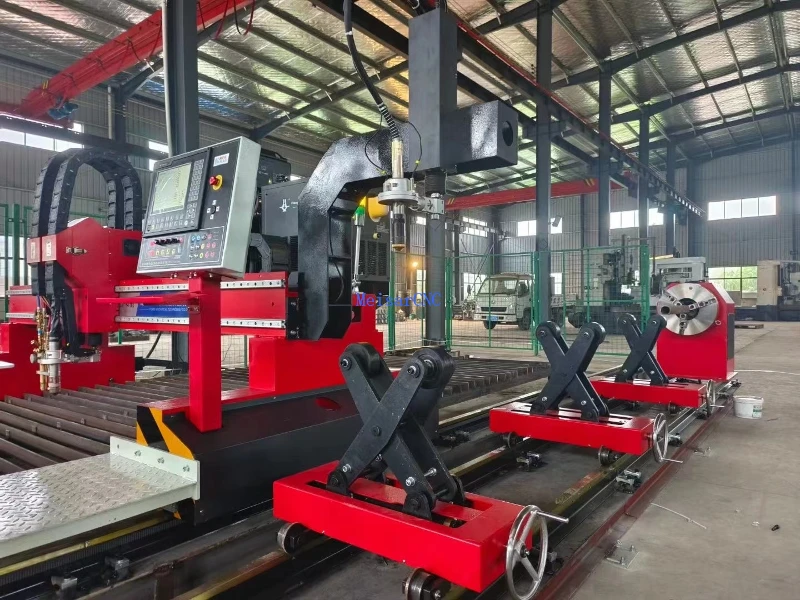

Unité de découpe de tuyaux au plasma avec machine de découpe CNC à portique MS-G
Unité de découpe de tuyaux au plasma avec machine de découpe CNC à portique central MS-GM de Meisar CNC dépend de notre type de portique moyen ou grand, l'une des machines de découpe au plasma et à la flamme CNC à portique les plus classiques avec l'unité de découpe de tuyaux.
- Machine CNC à portique avec unité de découpe de tuyaux plasma, structure avancée
1.>La forme de la boîte à portique intermédiaire et la structure du portique à double entraînement libèrent la gravité et le stress et garantissent un bon état pendant une longue durée de vie.
2.>Taille raisonnable du faisceau du portique : 3,0 m à 3,5 m ; diamètre du tuyau 30 à 600 mm, convient à la plupart des tôles et des tuyaux.
3.>Structure simple, base divisée et plate-forme de coupe, bonne rigidité, installation et démontage faciles, pas de limite de poids au matériau de coupe.
4.>Guide linéaire de Taiwan + rail de train à finition fine + crémaillère et pignon G6, servomoteur Panasonic + boîte de vitesses planétaire; fonctionnement parfait, transmission précise et stable.
5.>Contrôleur de hauteur de torche à vis à billes, précision et sécurité.
6.>Armoire électrique séparée et contrôleur CNC, fonctionnement sûr, entretien facile.
7.>Une seule machine, coupant les tôles et les tubes.
8.>Économisez de l'espace et des coûts. L'unité de découpe de tubes plasma est directement montée sur le portique.
Machine CNC à portique avec unité de découpe de tuyaux plasma, contrôleur CNC puissant
1.>Coupe de feuilles et de tuyaux, fonction adoptée et commutateur facile.
2.>Point de rupture et restauration de la mise hors tension.
3.>Compensation de saignée.
4.>Bibliothèque-intégrée, figures communes, supporte l'imbrication professionnelle (ligne commune, etc.).
5.>Moniteur 7,9'/10,4', mémoire 64 Mo pour les programmes.
Machine CNC à portique avec unité de découpe de tuyaux plasma, paramètre Outlook
|
Punité de coupe de tuyaux au lasmaavecOxygène plasma CNC à portique coupeur de carburantMS-G |
|
|
Largeur du faisceau (m) |
3-3.5 |
|
Longueur du rail (m) |
6 (peut être allongé) |
|
Largeur de coupe effective (m) |
2,2 (2,4 pour une seule torche) |
|
Longueur de coupe effective (m) |
4.5 |
|
Diamètre du tuyau |
30-300 mm, 60-600 mm |
|
Mode de coupe |
Flamme et/ou Plasma |
|
Matériau de coupe |
Acier au carbone, acier allié inoxydable, aluminium, zinc, etc. |
|
Épaisseur de coupe à la flamme |
5-200mm |
|
Épaisseur de découpe plasma |
En fonction du générateur de plasma |
|
Vitesse de coupe |
0-6500 mm par minute |
|
Article facultatif |
Tête de découpe plasma/flamme supplémentaire |
|
Japon Panasonic servo |
|
|
Générateur de plasma CN |
|
RFQ : Cette unité de découpe de tuyaux au plasma peut-elle être associée à d'autres types de machines de découpe CNC ?
R : Oui, à l'exception de la machine de découpe CNC à portique qui peut adopter cette unité de découpe CNC de tuyaux, notre découpeuse CNC portable MS-TP, notre découpeuse CNC de type table MS-BH peuvent également adopter cette unité de découpe de tuyaux plasma. À titre d'échantillon, voici notre coupe-tubes plasma cnc portable MS-TP, adapté à la découpe de tôles et de tuyaux à petite échelle.
RFQ : Pouvons-nous acheter votre unité de découpe de tuyaux uniquement pour l'utiliser avec notre propre machine de découpe plasma et oxy-combustible CNC ?
R : Cela dépend de votre système CNC, si les deux fonctions de coupe de tuyaux CNC sont disponibles.
RFQ : Pouvons-nous d'abord acheter votre machine de découpe plasma et oxy-combustible CNC pour la découpe CNC de tôles, et ajouter une unité de découpe de tuyaux à l'avenir ?
R: Il est disponible, mais vous devez nous en informer lorsque vous achetez une machine de découpe plasma et oxycarburant CNC pour la découpe de tôles, car nous devons préparer la CNC et la mécanique.
