Types de systèmes d’oxycoupage
Lorsque nous parlons de système d'oxycoupage, nous disons normalement système de découpe CNC à la flamme ou contrôleur de découpe CNC à la flamme. Il existe actuellement de nombreux systèmes CNC de machines d'oxycoupage et de découpe plasma sur le marché, les plus connus sont :
CNC Hypertherm
Le plus célèbre est le système CNC EDGE Connect.
- EDGE Connect, la plateforme de commande numérique par ordinateur (CNC) d'Hypertherm, offre une fiabilité inégalée, de puissantes capacités intégrées et un haut niveau de personnalisation. Basé sur la plate-forme PhoenixCNC-leader du secteur, le système offre de nouvelles fonctionnalités logicielles avancées, notamment l'imbrication automatique ProNest CNC offrant la technologie SureCut, ainsi qu'un matériel amélioré.
- Pour une configuration, des modifications et des mises à niveau faciles, les CNC EDGE Connect peuvent être configurées sur le terrain avec un logiciel spécifique à l'application de la machine de découpe. Le système facile-à utiliser-associe des performances de découpe avancées à une interface graphique intuitive et prend en charge les applications plasma, oxycoupage et jet d'eau.
- La console de l'opérateur logiciel à l'écran- (Soft OpCon) permet une configuration et une utilisation faciles de la station de découpe et des mouvements manuels.
- Les communications intégrées avec les systèmes de contrôle du plasma et de la hauteur de la torche offrent un contrôle automatisé et expert à l'aide de tableaux de coupe installés en usine ou personnalisés.
- EDGE Connect fonctionne sous Windows®10 Système d'exploitation d'entreprise.
- Interface à écran tactile facile-à-utiliser, les opérateurs de machines peuvent créer des programmes de pièces imbriqués et obtenir une qualité de coupe optimale sans formation approfondie.
Importe directement des formes simples DXF, DWG, CAM, DGN et CNC.
- Conçu pour s'adapter à une large gamme d'applications, telles que le plasma (y compris le découpage, le marquage, le biseau, le tuyau/tube), l'oxygaz (y compris le biseau) et le jet d'eau.
CNC Star Fire et CNC Fangling
Le système CNC Star Fire et Fangling est le système de découpe à la flamme CNC et le système de découpe au plasma CNC les plus célèbres fabriqués en Chine, et leurs fonctions sont similaires.

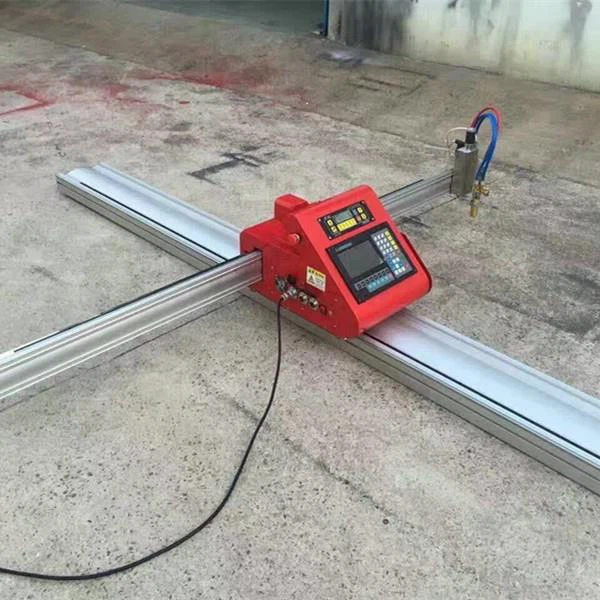

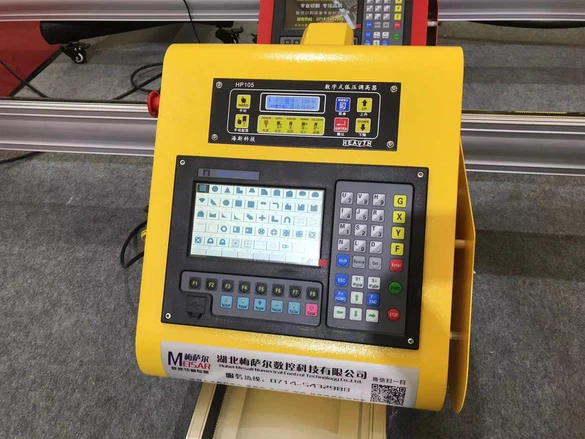

Par exemple, à l'heure actuelle, le système CNC d'oxycoupage-le plus récent de notre machine de découpe CNC portable est le Fangling FLSK-2100B, qui dispose de fonctions de contrôle de flamme et de plasma. Nous utilisons la FLSK-2100B comme machine de découpe à la flamme ou au plasma CNC portable principalement parce que :

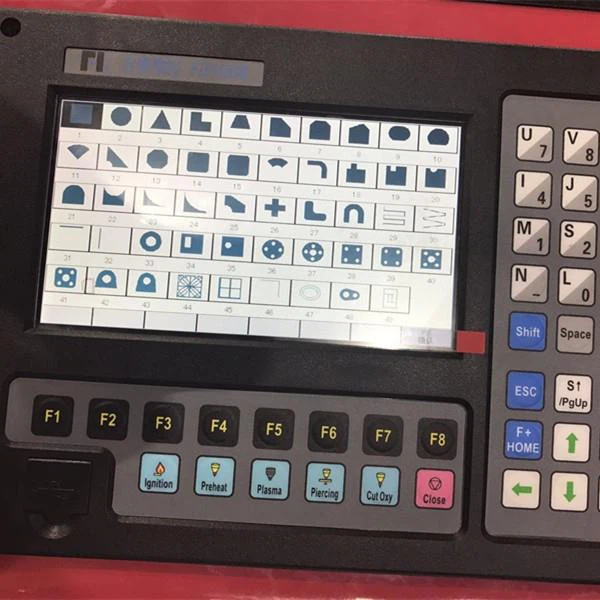

Fonctions du système de coupe à la flamme :
● Conception de clavier compacte et saisie de fichiers facile.
● La forme comporte certaines opérations telles que Proportion, Rotation et Miroir.
● La forme peut être disposée en modes matrice, interaction et empilé.
● La plaque d'acier peut être ajustée selon n'importe quel côté en acier.
● Le système de coordonnées peut être personnalisé pour prendre en charge les coordonnées bidimensionnelles des huit types.
● Tous les types de ports d'entrée et de sortie ainsi que leur numéro peuvent être personnalisés (normalement ouverts ou normalement fermés).
● Fonction d'auto-diagnostic, pour diagnostiquer l'état des clés et tous les états d'E/S, faciliter l'inspection et le débogage.
● Fournir une interface USB avant pour copier des fichiers.
● Le système peut être facilement mis à niveau via l'interface USB et nous fournissons un service de mise à niveau à vie.
● Toutes les fonctions et techniques peuvent être mises à niveau en ligne et ne vous inquiétez pas du service après-vente.
● Importez et exportez des fichiers par fichier unique ou par tous les fichiers.
● Sauvegarde et restauration des paramètres.
● Prend en charge les quatre types de modes Flamme, Plasma, Marqueur et Démonstration.
● Y compris différents types de paramètres de traitement pour répondre aux besoins des différents processus.
● La flamme et le plasma sont séparés dans les ports IO de contrôle.
● Prise en charge du THC (Torch Height Control), préchauffage à deux-niveaux, perçage à trois-niveaux en mode flamme.
Indicateur technique du système de coupage à la flamme
● Axe de contrôle : liaison à 2 axes (3 axes personnalisables)
● Précision du contrôle : +/-0,001 mm
● Plage de coordonnées : +/- 99999.99 mm
● Impulsions maximales : 200 kHz.
● Vitesse maximale : 15 000 mm/m
● Nombre maximum de lignes de code : 80 000 lignes
● Taille maximale d'un fichier de code unique : 4 Mo
● Résolution temporelle : 10 ms
● Tension de fonctionnement : entrée d'alimentation en courant continu +24V continu-, puissance > 80 W.
● Température de fonctionnement : -10 degrés ~+60 degrés. Humidité relative, 0 ~ 95 %.
● Puissance maximale du moteur THC à arc d'entraînement : 45 W (convient aux modèles avec "T"). si vous avez besoin de plus de puissance, vous pouvez sélectionner la valeur maximale : 200 W.
Interface du contrôleur du système d’oxycoupage
● Interface SMA mâle à broches DB15 de 2 axes d'entraînement moteur.
● Interface femelle SMA à broches DB25 de 16 canaux, ports de sortie d'isolation optoélectronique, courant de retour maximum 300 mA.
● Interface mâle SMA à broches DB25 de ports d'entrée d'isolation optoélectronique à 16 canaux, courant de sortie maximum 300 mA.
● Interface USB sur le panneau avant, pour faciliter la transmission du code de coupe.
● Étendre les ports d'entrée/sortie IO, les ports d'entrée PWM, les ports d'entrée analogiques.
● Interface RS232 de port série mâle à noyau DB9 standard en option.
Configuration matérielle du système d'oxycoupage
● Moniteur : 7 pouces, 800*480, haute définition 16 millions de couleurs et écran LCD haute luminosité
● Mémoire : 64 Mo de SDRAM
● Espace programme disponible pour l'utilisateur : disque dur électronique de 256 M
● Fréquence du processeur : 400 MHz
● USB : interface frontale USB 1.1, disque U d'au moins 16 Go pris en charge
● Clavier : clavier PCB
● Châssis : structure entièrement-en acier entièrement blindée qui défend le rayonnement électromagnétique, les interférences et l'électricité statique

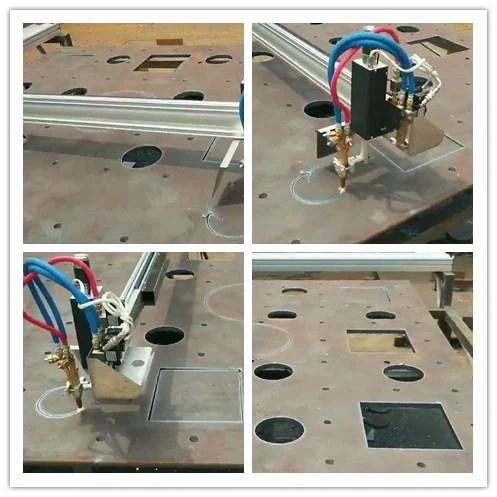

Échantillons de coupe par les machines de découpe à la flamme CNC portables Hubei Meisar :
Indicateur technique du système de coupage à la flamme
● Axe de contrôle : liaison à 2 axes (3 axes personnalisables)
● Précision du contrôle : +/-0,001 mm
● Plage de coordonnées : +/- 99999.99 mm
● Impulsions maximales : 200 kHz.
● Vitesse maximale : 15 000 mm/m
● Nombre maximum de lignes de code : 80 000 lignes
● Taille maximale d'un fichier de code unique : 4 Mo
● Résolution temporelle : 10 ms
● Tension de fonctionnement : entrée d'alimentation en courant continu +24V continu-, puissance > 80 W.
● Température de fonctionnement : -10 degrés ~+60 degrés. Humidité relative, 0 ~ 95 %.
● Puissance maximale du moteur THC à arc d'entraînement : 45 W (convient aux modèles avec "T"). si vous avez besoin de plus de puissance, vous pouvez sélectionner la valeur maximale : 200 W.
