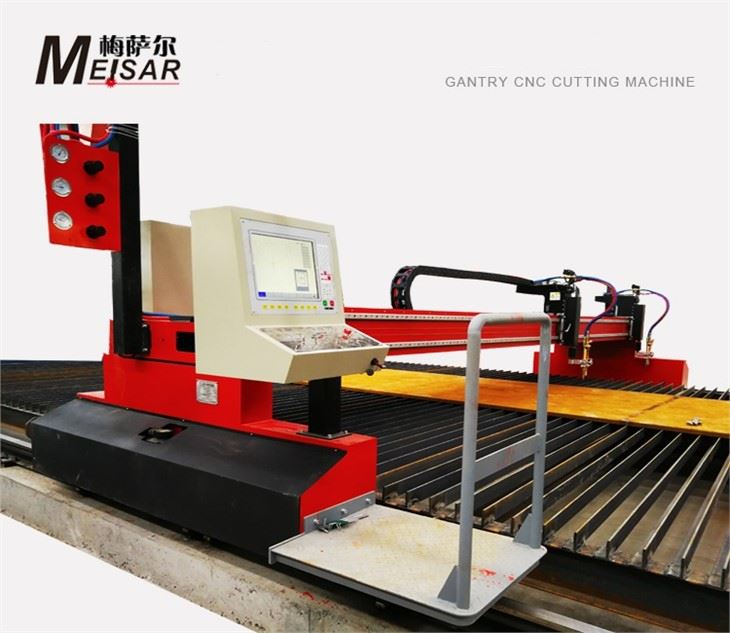

Système de découpe CNC à la flamme
Le système de découpe CNC à flamme est un ensemble complet de machines de découpe CNC à flamme. Il s'agit d'une technologie avancée-contrôlée par ordinateur conçue pour la découpe précise et efficace de matériaux métalliques à l'aide d'une flamme-à haute température.
Ce système combine la puissance de l'oxycoupage traditionnel avec la technologie moderne CNC (Computer Numerical Control), permettant des coupes automatisées et très précises qui améliorent la productivité et réduisent le gaspillage de matériaux.
Avec le système de découpe CNC à flamme, des industries telles que la fabrication, la construction et la construction navale peuvent atteindre une qualité constante dans leur travail du métal. Le contrôle précis du système permet de découper sans effort des formes et des conceptions complexes, ce qui en fait un outil précieux pour les professionnels cherchant à améliorer l'efficacité opérationnelle.
De plus, le système de découpe CNC Flame est réputé pour son interface conviviale-et ses performances fiables, aidant les entreprises à fournir des produits de haute-qualité tout en optimisant leur flux de travail. L'adoption de cette technologie reflète une étape positive vers l'innovation, la durabilité et l'excellence dans les processus de découpe industriels.
Composants du système de découpe CNC à la flamme
Ce système avancé se compose de plusieurs composants clés qui fonctionnent harmonieusement pour fournir un oxycoupage fluide et précis pour diverses applications industrielles.
1. Contrôleur CNC
Au cœur du système se trouve le contrôleur CNC, qui fait office de cerveau intelligent. Il interprète les programmes de coupe et les traduit en commandes de mouvement précises, garantissant une précision et une répétabilité exceptionnelles.
2. Chalumeau coupant
Le chalumeau coupant est l'outil essentiel qui produit une flamme focalisée-à haute température, capable de trancher facilement le métal. Il est conçu pour une stabilité et une longévité optimales de la flamme, contribuant ainsi à des coupes nettes et efficaces.
3. Système de mouvement
Le système de mouvement, composé de moteurs, de guides et de rails, permet au chalumeau de se déplacer en douceur le long des trajectoires programmées. Ce composant garantit un fonctionnement à grande vitesse-et un positionnement précis, permettant de découper sans effort des formes et des conceptions complexes.
4. Alimentation en carburant et en oxygène
Les gaz combustibles tels que l'acétylène ou le propane, combinés à l'oxygène, créent la flamme intense nécessaire au processus de découpe. Le système comprend des régulateurs de gaz et des conduites d'alimentation fiables pour maintenir des conditions de flamme sûres et constantes.
5. Nappe phréatique ou système d’échappement
Pour améliorer la sécurité et le respect de l'environnement, de nombreux systèmes comprennent une nappe phréatique qui aide à contrôler la poussière et les étincelles ou un système d'échappement qui élimine efficacement les fumées, gardant ainsi l'espace de travail propre et sûr.
6. Interface logicielle
Des interfaces logicielles-conviviales permettent aux opérateurs de concevoir facilement des trajectoires de découpe, d'ajuster les paramètres et de surveiller le processus de découpe. Cela garantit flexibilité et adaptabilité pour un large éventail de tâches de coupe.
Ensemble, ces composants créent un système de découpe CNC à flamme puissant et fiable qui permet aux entreprises d'atteindre une productivité élevée, une qualité supérieure et une innovation dans la découpe des métaux. En intégrant une technologie avancée avec une conception robuste, ce système contribue positivement au succès de la fabrication et au progrès industriel.
Système de découpe CNC à flamme fabriqué par Hubei Meisar CNC
Hubei Meisar CNC Technology Co., Ltd. fabrique différents types de systèmes/machines de découpe au plasma CNC et de systèmes/machines de découpe à la flamme CNC. Il s'agit de systèmes/machines de découpe au plasma et à la flamme CNC à portique, de systèmes/machines de découpe au plasma et à la flamme CNC portables, de systèmes/machines de découpe au plasma et à la flamme CNC de banc, de systèmes/machines de découpe au plasma et à la flamme CNC de tuyaux, etc. Chaque système/machine de découpe au plasma et à la flamme CNC dispose d'un contrôleur CNC.
Contrôleur CNC et logiciel Introduction du système de découpe CNC à flamme fabriqué par Hubei Meisar CNC
Parmi ces composants de systèmes/machines de découpe au plasma et à la flamme CNC, nous utilisons principalement les contrôleurs CNC des systèmes CNC FLSK-2100, FLSK-2300 et FLSK-2500.
Quels que soient les systèmes CNC FLSK-2100, FLSK-2300 et FLSK-2500, ils peuvent être utilisés à la fois pour le coupage au plasma et le coupage à la flamme.
Contrôleur CNC deFLSK-2100, FLSK-2300 et FLSK-2500Présentation du produit
1. Cette flammeContrôleur CNCadopte une puce ARM industrielle et un interpolateur matériel intégré à très grande-grande-haute vitesse-.
2. Notre flammeContrôleur CNCa une faible consommation d'énergie et une faible chaleur.
3. Parce qu'il n'y a pas besoin de dissipation forcée de la chaleur, notre flammeContrôleur CNCa des performances de travail plus stables et fiables.
4. CeciContrôleur CNCpossède de riches fonctions logicielles ; il peut changer librement la flamme et le plasma en fonction de différentes plaques d'acier et machines, ajuster le délai de préchauffage, le délai de perforation, le délai de perforation de haut en bas, le délai de perforation, etc.
Avantages du contrôleur CNC du système de découpe CNC Flame
1. Notre flammeContrôleur CNCest simple à utiliser grâce au panneau de clavier intégré et à l'écran d'affichage couleur.
2. Notre flammeContrôleur CNCa les fonctions de positionnement de la plaque, de compensation de couture, de récupération du point d'arrêt, de découpe de la piste d'origine -, de conversion en découpe, de démarrage aléatoire du programme, de sélection du point de perforation, d'ajustement et de sélection aléatoires de la position de la torche, de contour de pré-usinage, de pièces de rotation, de miroir, de réseau, de mise à l'échelle, etc.
3. Notre flammeContrôleur CNCprésente également les avantages d'une vitesse de coupe plus rapide, de moins de déchets de coupe, d'un faible bruit, d'un rendement élevé et d'une longue durée de vie.
Indicateur technique du contrôleur CNC du système de découpe CNC Flame
· Axe de contrôle : liaison à 2 axes (3 axes personnalisables)
· Précision du contrôle : +/-0,001 mm
· Plage de coordonnées : +/- 99999.99 mm
· Impulsions maximales : 200 kHz. Vitesse maximale : 15 000 mm/m
· Max lignes de code : 80 000 lignes
· Taille maximale d'un fichier de code unique : 4 M
· Résolution temporelle : 10 ms
· Tension de fonctionnement : entrée d'alimentation en courant continu +24V continu-, puissance > 80 W.
· Température de fonctionnement : -10 degrés ~ +60 degrés. Humidité relative, 0 ~ 95 %.
· Puissance maximale du moteur THC à arc d'entraînement : 45 W (convient aux modèles avec "T"). si vous avez besoin de plus de puissance, vous pouvez sélectionner la valeur maximale : 200 W.

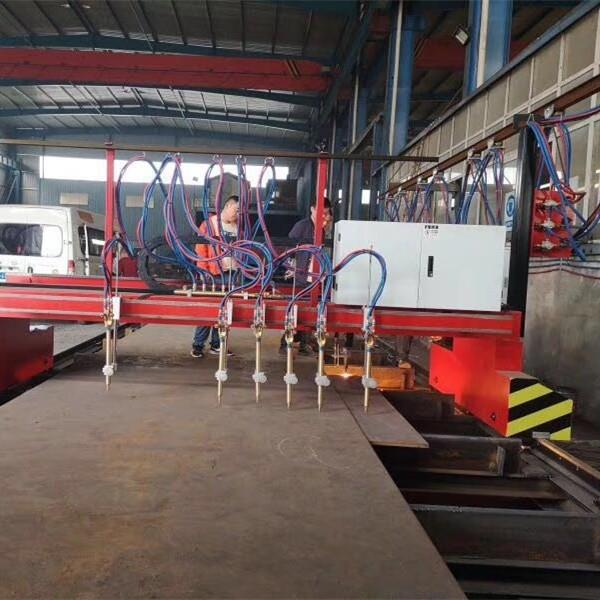

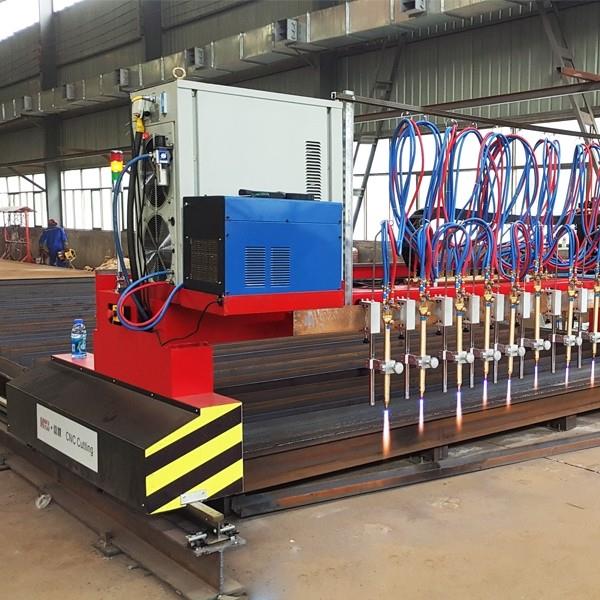

Contrôleur CNC du système de découpe Flame Cnc dans l'ensemble de la machine
Problème connexe concernant les composants du système/machine de découpe CNC Flame :
- Torche de coupe à flamme CNC et/ou à bande de flamme: Le nombre de chalumeaux/têtes de coupe peut être basé sur des exigences spécifiques.
- Système de mouvement :Le moteur pas à pas ou le servo Panasonic est facultatif.
- Options du système CNC: Equipé du système CNC FLSK-2300 ou FLSK-2500, offrant toutes les fonctions de ces systèmes CNC.
- Configuration complète du coupage à la flamme: Comprend tous les composants essentiels pour la découpe CNC à la flamme, tels que le chalumeau, le tuyau de gaz, les régulateurs de pression d'oxygène et de gaz combustible, les régulateurs de débit, les tuyaux, les électrovannes et autres systèmes requis.
- Logiciel de nidification :Smart Nest, IBE, Fast CAM, etc. prennent en charge la ligne commune et l'imbrication automatique, etc.
